(польск. stal, от нем. Stahl) - деформируемый (ковкий) сплав железа с углеродом (и другими элементами), характеризующийся эвтектоидным превращением. Содержание углерода в стали не более 2,14 %, но не менее 0,022 %. Углерод придаёт сплавам железа прочность и твёрдость, снижая пластичность и вязкость.
Учитывая, что в сталь могут быть добавлены легирующие элементы, сталью называется содержащий не менее 45 % железа сплав железа с углеродом и легирующими элементами (легированная, высоколегированная сталь).
В древнерусских письменных источниках сталь именовалась специальными терминами: "Оцел", "Харолуг" и "Уклад". В некоторых славянских языках и сегодня сталь называется "Оцел", например в чешском.
Сталь - важнейший конструкционный материал для машиностроения, транспорта, строительства и прочих отраслей народного хозяйства.
Стали с высокими упругими свойствами находят широкое применение в машино- и приборостроении. В машиностроении их используют для изготовления рессор, амортизаторов, силовых пружин различного назначения, в приборостроении - для многочисленных упругих элементов: мембран, пружин, пластин реле, сильфонов, растяжек, подвесок.
Пружины, рессоры машин и упругие элементы приборов характеризуются многообразием[источник не указан 122 дня] форм, размеров, различными условиями работы. Особенность их работы состоит в том, что при больших статических, циклических или ударных нагрузках в них не допускается остаточная деформация. В связи с этим все пружинные сплавы кроме механических свойств, характерных для всех конструкционных материалов (прочности, пластичности, вязкости, выносливости), должны обладать высоким сопротивлением малым пластическим деформациям. В условиях кратковременного статического нагружения сопротивление малым пластическим деформациям характеризуется пределом упругости, при длительном статическом или циклическом нагружении - релаксационной стойкостью
Классификация
Стали делятся на конструкционные и инструментальные. Разновидностью инструментальной является быстрорежущая сталь.
По химическому составу стали делятся на углеродистые и легированные; в том числе по содержанию углерода - на низкоуглеродистые(до 0,25 % С), среднеуглеродистые(0,3-0,55 % С) и высокоуглеродистые(0,6-0,85 % С); легированные стали по содержанию легирующих элементов делятся на низколегированные, среднелегированные и высоколегированные.
Стали, в зависимости от способа их получения, содержат разное количество неметаллических включений. Содержание примесей лежит в основе классификации сталей по качеству: обыкновенного качества, качественные, высококачественные и особо высококачественные.
По структуре сталь различается на аустенитную, ферритную, мартенситную, бейнитную или перлитную. Если в структуре преобладают две и более фаз, то сталь разделяют на двухфазную и многофазную.
Характеристики стали
Плотность - 7700-7900 кг/м³.
Удельный вес - 75537-77499 н/м³ (7700-7900 кгс/м³ в системе МКГСС).
Удельная теплоемкость при 20 °C - 462 Дж/(кг·°C) (110 кал/(кг·°C)).
Температура плавления - 1450-1520 °C.
Удельная теплота плавления - 84 кДж/кг (20 ккал/кг).
Коэффициент теплопроводности - 39 ккал/(м·час·°C) (45,5 Вт/(м·К)).[источник не указан 136 дней]
Коэффициент линейного теплового расширения при температуре около 20 °C:
сталь Ст3 (марка 20) - (1/град);
сталь нержавеющая - (1/град).
Предел прочности стали при растяжении:
сталь для конструкций - 38-42 (кГ/мм²);
сталь кремнехромомарганцовистая - 155 (кГ/мм²);
сталь машиностроительная (углеродистая) - 32-80 (кГ/мм²);
сталь рельсовая - 70-80 (кГ/мм²);
Сплав железа с углеродом (содержанием обычно более 2,14 %), характеризующийся эвтектичесим превращением. Углерод в чугуне может содержаться в виде цементита и графита. В зависимости от формы графита и количества цементита, выделяют: белый, серый, ковкий и высокопрочные чугуны. Чугуны содержат постоянные примеси (Si, Mn, S, P), а в некоторых случаях также легирующие элементы (Cr, Ni, V, Al и др.). Как правило, чугун хрупок. Мировое производство чугуна в 2007 составило 953 млн тонн (в том числе в Китае - 477 млн тонн).
Виды чугунa
Белый чугун
В белом чугуне весь углерод находится в виде цементита. Структура такого чугуна - перлит, ледебурит и цементит. Такое название этот чугун получил из-за светлого цвета излома.
Серый чугун
Серый чугун - это сплав железа, кремния (от 1,2- 3,5 %) и углерода, содержащий также постоянные примеси Mn, P, S. В структуре таких чугунов большая часть или весь углерод находится в виде графита пластинчатой формы. Излом такого чугуна из-за наличия графита имеет серый цвет.
Ковкий чугун
Ковкий чугун получают длительным отжигом белого чугуна, в результате которого образуется графит хлопьевидной формы. Металлическая основа такого чугуна: феррит и реже перлит.
Высокопрочный чугун
Высокопрочный чугун имеет в своей структуре шаровидный графит, который образуется в процессе кристаллизации. Шаровидный графит ослабляет металлическую основу не так сильно как пластинчатый, и не является концентратором напряжений.
Половинчатый чугун
В половинчатом чугуне часть углерода (более 0,8 %) содержится в виде цементита. Структурные составляющие такого чугуна - перлит, ледебурит и пластинчатый графит.
Классификация
В зависимости от содержания углерода серый чугун называется доэвтектическим (2,14-4,3 % углерода), эвтектическим (4,3 %) или заэвтектическим (4,3-6,67 %). Состав сплава влияет на структуру материала.
В зависимости от состояния и содержания углерода в чугуне различают: белые и серые (по цвету излома, который обуславливается структурой углерода в чугуне в виде карбида железа или свободного графита), высокопрочные с шаровидным графитом, ковкие чугуны, чугуны с вермикулярным графитом. В белом чугуне углерод присутствует в виде цементита, в сером - в основном в виде графита.
В промышленности разновидности чугуна маркируются следующим образом:
передельный чугун - П1, П2;
передельный чугун для отливок - ПЛ1, ПЛ2,
передельный фосфористый чугун - ПФ1, ПФ2, ПФ3,
передельный высококачественный чугун - ПВК1, ПВК2, ПВК3;
чугун с пластинчатым графитом - СЧ (цифры после букв "СЧ", обозначают величину временного сопротивления разрыву в кгс/мм);
антифрикционный чугун
антифрикционный серый - АЧС,
антифрикционный высокопрочный - АЧВ,
антифрикционный ковкий - АЧК;
чугун с шаровидным графитом для отливок - ВЧ (цифры после букв "ВЧ" означают временное сопротивление разрыву в кгс/мм и относительное удлиненние(%);
чугун легированный со специальными свойствами - Ч.
3.До́менная печь,
до́мна - большая металлургическая, вертикально расположенная печь шахтного типа для выплавки чугуна, ферросплавов из железорудного сырья. Первые доменные печи появились в Европе в середине XIV века, в России - около 1630 г.
Описание
Доменная печь представляет собой сооружение высотой до 35 м, высота ограничивается прочностью кокса, на котором держится весь столб шихтовых материалов. Загрузка шихты осуществляется сверху, через типовое загрузочное устройство, которое одновременно является и газовым затвором доменной печи. В домне восстанавливают богатую железную руду (на современном этапе запасы богатой железной руды сохранились лишь в Австралии и Бразилии), агломерат или окатыши. Иногда в качестве рудного сырья используют брикеты.
Доменная печь состоит из пяти конструктивных элементов: верхней цилиндрической части - колошника, необходимого для загрузки и эффективного распределения шихты в печи; самой большой по высоте расширяющейся конической части - шахты, в которой происходят процессы нагрева материалов и восстановления железа из оксидов; самой широкой цилиндрической части - распара, в котором происходят процессы размягчения и плавления восстановленного железа; суживающейся конической части - заплечиков, где образуется восстановительный газ - монооксид углерода; цилиндрической части - горна, служащего для накопления жидких продуктов доменного процесса - чугуна и шлака.
В верхней части горна располагаются фурмы - отверстия для подачи нагретого до высокой температуры дутья - сжатого воздуха, обогащенного кислородом и углеводородным топливом.
На уровне фурм развивается температура около 2000 °C. По мере удаления вверх температура снижается, и у колошников доходит около 270 °C. Таким образом в печи на разной высоте устанавливается разная температура, благодаря чему протекают различные химические процессы перехода руды в металл.
Процессы, протекающие в печи
В верхней части горна, где приток кислорода достаточно велик, кокс сгорает, образуя диоксид углерода и выделяя большое количества тепла.
C + O 2 = CO 2 + Q
Диоксид углерода, покидая зону, обогащенную кислородом, вступает в реакцию с коксом и образует монооксид углерода - главный восстановитель доменного процесса.
Поднимаясь вверх монооксид углерода взаимодействует с оксидами железа, отнимая у них кислород и восстанавливая до металла:
Fe 2 O 3 + 3CO = 2Fe + 3CO 2
Полученное в результате реакции железо каплями стекает по раскаленному коксу вниз, насыщаясь углеродом, в результате чего получается сплав, содержащий 2,14 - 6,67 % углерода. Такой сплав называется чугуном. Кроме углерода в него входят небольшая доля кремния и марганца. В количестве десятых долей процента в состав чугуна входят также вредные примеси - сера и фосфор. Кроме чугуна в горне образуется и накапливается шлак, в котором собираются все вредные примеси.
Ранее, шлак выпускался через отдельную шлаковую лётку. В настоящее время и чугун, и шлак выпускают через Чугунную летку одновременно. Разделение чугуна и шлака происходит уже вне доменной печи - в желобе, при помощи разделительной плиты. Отделенный от шлака чугун сливается в чугуновозные ковши и вывозится в сталеплавильный цех.
Сталь
– сплав железа (Fe>90%) с углеродом (C до 2,14%). Стали широко применяются в машиностроении, строительстве.
От чугунов сталь отличается более низким процентным содержанием углерода и всех постоянных примесей.
Стали более мягкие и пластичные, чем чугуны.
Помимо железа и углерода в сталях и чугунах всегда присутствует кремний (Si), марганец (Mn), сера (S), фосфор (P) и газы – кислород, азот, водород (O,N,H). Эти примеси
называют постоянными.
Кроме постоянных примесей в сталях и чугунах случайным образом могут содержаться и другие элементы, которые называют случайными примесями
(из руды, лома).
Иногда в железоуглеродистые сплавы для изменения их структуры и свойств специально вводят химические элементы – хром (Cr), никель (Ni), молибден (Mo), вольфрам (W), титан (Ti). Такие примеси называют легирующими
, а соответствующие сплавы – легированными.
Классификация по химическому составу
По химическому составу стали подразделяют на:
Углеродистые
Легированные
Углеродистая
– сталь, у которой свойства зависят, в основном, от содержания углерода. Такие стали в свою очередь подразделяют на:
Низкоуглеродистые – С<0,25%
Среднеуглеродистые – 0,25%
Легированная
– сталь, в состав которой входят специально введенные элементы для придания ей требуемых свойств.
Классификация по назначению
Стали делят по назначению на:
Конструкционные
Инструментальные
Конструкционные
стали предназначены для изготовления деталей машин, приборов и элементов строительных конструкций.
Инструментальные
стали используют для изготовления режущего, измерительного инструмента, штампов для холодного и горячего деформирования.
Стали специального назначения
– нержавеющие (коррозионно-стойкие), жаростойкие, жаропрочные, износостойкие и др.
Классификация по качеству
Стали подразделяют по этому признаку на:
Стали обыкновенного качества
Качественные
Высококачественные
Особо высококачественные
Под качеством здесь понимается совокупность свойств стали, определяемых металлургическим процессом ее производства.
Классификация по степени раскисления
Стали по степени раскисления классифицируют на:
Спокойные
Полуспокойные
Кипящие
При маркировке таких сталей в конце марки кипящей стали пишутся буквы "кп", полуспокойной - буквы "пс"
Раскисление – процесс удаления кислорода из жидкой стали. Нераскисленная сталь обладает недостаточной пластичностью и подвержена разрушению при горячей обработке давлением.
Классификация по структуре
Стали классифицируют в состоянии после отжига и нормализации. В отожженном (равновесном) состоянии стали подразделяют на:
Доэвтектоидные
, имеющие в структуре избыточный цементит
Эвтектоидные
, структура которых состоит из перлита
Завтектоидные
, в структуре которых имеются вторичные карбиды, выделяющиеся из аустенита
Ледебуритные
, в структуре которых содержатся первичные (эвтектические) карбиды
Аустенитные
Ферритные
Маркировка сталей
В конце марки кипящей стали пишутся буквы "кп", полуспокойной - буквы "пс".
Легирующие элементы обозначаются буквами: Н (никель), К (кобальт), Г (марганец), Х (хром), В (вольфрам), М (молибден), Ю (алюминий), С (кремний), Ф (ванадий), Р (бор). Буквы пишутся после цифры, указывающей содержание углерода. Если после буквы нет цифры, то содержание легирующего элемента в стали 1-1,5%. Исключение сделано для молибдена и ванадия, содержание которых в большинстве сталей 0,2-0,3%.
Если легирующего элемента в стали больше 1,5%, то цифра после буквы указывают его содержание в процентах. Например, марка 15Х обозначает сталь, имеющую в среднем 0,15%С и 1-1,5%Cr, сталь 35Г2 - 0,35%С и 2% Mn.
Отличие в обозначении качественных сталей от высококачественных заключается в том, что в конце марки высококачественной сстали приписывается буква А. К примеру, сталь 40ХНМ - качественная, а сталь 40ХНМА - высококачественная. Если сталь особо высококачественная, то в конце марки пишется буква Ш.
У сталей, применяемых в виде литья (в отливке), в конце марки ставится буква Л.
Шарикоподшипниковые хромистые стали обозначаются в начале буквами ШХ, содержание хрома в этих сталях указывается в десятых долях процента, а содержание углерода, одинаковое при различном содержании хрома, не указывается. Например, сталь ШХ15 содержит в среднем 1% C и 1,5% Cr.
Быстрорежущие стали обозначают буквой Р (режущие). Следующая за буквой цифра указывает содержание главного для этих сталей легирующего элемента - вольфрама.
Пример: Р6М5К4 - быстрорежущая сталь с содержанием вольфрама 6%, молибдена 5%, кобальта 4%.
Электротехнические стали (трансформаторные) обозначаются буквой Э. Следующая за буквой цифра указывает содержание легирующего элемента - кремния - в процентах.
По марочнику SAE (США) конструкционные стали: углеродистые и легированные одним и двумя элементами обозначаются четырьмя цифрами. Первая цифра указывает основной легирующий элемент, вторая - его содержание в процентах, третья и четвертая - содержание углерода в сотых долях процента. Первая цифра 1 принята для обозначения углеродистых сталей; тогда вторая цифра 0. Первы цифры: 2 обозначает никелевые стали; 3 - никелевые с хромом; 4 - молибденовые; 5 - хромистые; 6 - хромистые с ванадием; 7 - вольфрамовые; 8 - ванадиевые; 9 - кремнистые с марганцем.
Например, сталь 1045 отвечает стали 45 по ГОСТ; сталь 5140 - стали 40Х и т.д. Для сталей, легированных большим числом элементов, принято более сложное обозначение.
К черным металлам относятся чугуны и стали, представляющие собой сплавы железа с углеродом, в состав которых входят еще и кремний, марганец, сера и другие элементы.
Чугун - железоуглеродистый сплав, в котором содержание углерода превышает 2%. В состав его также входят кремний, марганец, фосфор и сера. Чугун выплавляется в доменных печах из железных руд. Исходными материалами для его получения кроме руды служат топливо и флюсы.
Железная руда представляет собой горную породу, в которой содержатся соединения железа и примеси других элементов. Чугун получают из красного, бурого и магнитного железняков.
В качестве топлива используют главным образом каменно-угольный кокс. Флюсы применяют для отделения от железной руды пустой породы (оксиды кремнезема, кальция, марганца), которая, способствуя образованию шлаков, оказывает вредное влияние на процесс выплавки чугуна.
В чугуне углерод содержится в свободном состоянии в виде графита или в связанном состоянии в виде карбида железа или цементита.
Чугуны, в которых углерод находится в виде графита, имеют в изломе серый цвет и крупнозернистое строение. Они хорошо обрабатываются режущим инструментом, имеют высокие литейные качества, относительно невысокую температуру плавления (1100-1200°С), небольшую усадку (1%) и применяются для изготовления многих деталей машин и механизмов. Эти чугуны называются серыми или литейными.
Чугуны , в которых углерод содержится только в виде химического соединения с железом, имеют в изломе белый цвет. Они плохо обрабатываются режущим инструментом и обычно используются для получения стали. Эти чугуны называются белыми или передельными.
Кроме белого и серого чугунов для отливки деталей в тракторной, автомобильной и других отраслях промышленности употребляется еще и так называемый ковкий чугун, который получается из белого чугуна специальным отжигом (томлением) его в особых нагревательных печах при температуре 950-1000°С. При этом чрезмерная хрупкость в твердость, характерные для белого чугуна, намного снижаются. Ковкий чугун, как и серый, не куется, а название «ковкий» указывает лишь на значительную его пластичность.
Для повышения прочности чугуны легируют, т. е. вводят в их состав никель, хром, молибден, медь и другие элементы (легированный чугун), а также модифицируют, т.е. добавляют магний, алюминий, кальций, кремний (модифицированный чугун).
Наибольшее применение получили чугуны следующих марок: отливки из серого чугуна: СЧ-10, СЧ-15, СЧ-18, СЧ-20 и др. (ГОСТ 1412-79); отливки из ковкого чугуна: КЧ30-6, КЧ33-8, КЧ35-10, КЧ37-12 и др. (ГОСТ 1215-79).
Буквы и цифры марок чугуна обозначают: СЧ - серый чугун, КЧ - ковкий чугун. Цифры после букв у серого чугуна указывают на предел прочности при растяжении.
Сталь - сплав железа с углеродом, содержащий углерода не более 2%. По сравнению с чугуном сталь обладает значительно более высокими физико-механическими свойствами. Она отличается высокой прочностью, хорошо обрабатывается резанием, ее можно ковать, прокатывать, закаливать. Кроме того, сталь в расплавленном состоянии жидкотекуча, из нее изготовляют различные отливки. Поэтому она широко применяется во всех областях народного хозяйства, особенно в машиностроении.
Сталь получают из передельного чугуна его переплавкой и удалением избытка углерода, кремния, марганца и других примесей и выплавляют в мартенах, электропечах и конверторах.
Наиболее распространенным способом получения обычных сортов стали является мартеновский, а для выплавки высококачественных сталей применяют электроплавку.
Сталь , выплавленная из чугуна на металлургических заводах, в виде слитков поступает в прокатные, кузнечные или прессовые цехи, где перерабатывается на фасонный и листовой прокат, а также в поковки различной формы и размеров.
Все применяемые в настоящее время стали классифицируются по следующим признакам:
по химическому составу - углеродистая, легированная;
по качеству - сталь обыкновенного качества, качественная, высококачественная;
по назначению - конструкционная, инструментальная.
Углеродистая сталь широко используется в промышленности. Основной составляющей частью, определяющей ее механические и другие свойства, является углерод. Увеличение содержания углерода в стали повышает прочность и твердость, но уменьшает вязкость и делает ее более хрупкой.
В зависимости от назначения углеродистая сталь делится на конструкционную и инструментальную.
Углеродистые конструкционные стали делятся на стали обыкновенного качества (ГОСТ 380-78) и качественные (ГОСТ 1050-74). В зависимости от условий и степени раскисления различают спокойные стали (сп), полуспокойные(пс) и кипящие (кп).
Стали обыкновенного качества маркируют буквами Ст (сталь) и цифрами 1, 2, 3.....6 (Ст0, Ст1, Ст2 и т.д.). Чем больше это число, тем больше в ней содержится углерода.
В зависимости от назначения эти стали делятся на три группы:
группа А - стали, поставляемые по механическим свойствам без уточнения их химического состава (Ст0, Ст1кп, Ст2пс, Ст1сп, Ст2кп, Ст2сп, Ст3кп и др.);
группа Б - стали с гарантийным химическим составом (БСт0, БСт1кп, БСт1сп, БСт2кп и др.);
группа В - стали повышенного качества с гарантированным химическим составом и механическими свойствами (ВСт2, ВСт3, ВСт4, ВСт5).
Цифры, обозначающие марку стали, показывают среднее содержание в стали углерода в сотых долях процента (например, сталь марки 45 содержит в среднем 0,45% углерода).
Низкоуглеродистые стали марок 05, 08, 10, 20, 25 применяются для малонагруженных деталей, изготовление которых связано со сваркой и штамповкой.
Из среднеуглеродистых сталей марок 40, 45, 50, 55 изготовляют оси, валы, зубчатые колеса и другие детали.
Высокоуглеродистые стали идут на изготовление спиральных пружин, тросов и других ответственных деталей.
Инструментальная качественная сталь обозначается буквой У, после которой ставится цифра, указывающая содержание углерода в десятых долях процента, например У7, У8, У10 и т. д.
Инструментальная высококачественная сталь содержит меньше, чем качественная, вредных примесей (серы, фосфора). Маркируют ее так же, как и качественную, но с добавлением буквы А, например У7А, У8А и т. д.
Применяется инструментальная углеродистая сталь для изготовления различных инструментов (ударных, режущих, измерительных и др.).
В состав легированной стали кроме углерода вводят элементы, улучшающие ее свойства. К таким элементам относятся: хром, никель, кремний, вольфрам, марганец, ванадий, кобальт и др.
В зависимости от вводимых лигирующих элементов стали делятся на хромистые, никелевые, кремнистые, хромоникелевые, хромованадиевые и др.
Легирующие элементы придают стали в зависимости от ее назначения необходимые свойства. Рассмотрим, какое влияние оказывают они на свойства стали.
Хром способствует увеличению прочности стали, ее твердости и сопротивляемости износу. Никель увеличивает прочность, вязкость и твердость стали, повышает ее коррозионную стойкость и прокаливаемость. Кремний при содержании его более 0,8% увеличивает прочность, твердость и упругость стали, снижая при этом ее вязкость. Марганец повышает твердость и прочность стали, улучшает ее свариваемость и прокаливаемость.
Легированная сталь по количеству введенных в нее легирующих элементов классифицируется на низколегированную (до 5% легирующих элементов), среднелегированную (от 5 до 10%) и высоколегированную (свыше 10%).
По назначению легированная сталь, как и углеродистая, подразделяется на конструкционную и инструментальную.
Легирующие элементы, введенные в состав стали согласно стандарту имеют следующие обозначения:
- X - хром,
- В - вольфрам,
- М - молибден,
- Ф - ванадий,
- К - кобальт,
- Г - марганец,
- Т - титан,
- С - кремний,
- Н - никель,
- Д - медь,
- Ю - алюминий,
- Р - бор,
- А - азот.
Высококачественную сталь обозначают с добавлением в конце маркировки буквы А.
Легированная сталь маркируется сочетанием цифр и букв.
Первые две цифры обозначают среднее содержание углерода в сотых долях процента, буквы - легирующие элементы, последующие за буквами цифры - содержание в процентах этих элементов в стали.
Так, марка 40Х обозначает хромистую сталь с содержанием 0,4% углерода и 1% хрома;
12ХНЗА - хромо-никелевую сталь, содержащую около 0,12%-углерода, 1% хрома и 3% никеля и т. д.
Из конструкционной легированной стали изготовляют ответственные детали машин и различные металлические конструкции. Для улучшения механических свойств детали из этой стали подвергаются термической обработке.
К конструкционным легированным сталям относятся:
- хромистая (15Х, 20Х, 30Х и др.),
- хромованадиевая (15ХФ, 20ХФ, 40ХФ),
- хромокремнистая (33ХС, 38ХС, 40ХС),
- хромоникелевая (12ХН2, 12ХНЗА и др.).
Инструментальная легированная сталь по сравнению с углеродистой обладает износоустойчивостью, она глубже прокаливается, обеспечивает повышенную вязкость в закаленном состоянии и менее склонна к деформациям и трещинам при закалке.
Режущие свойства легированных сталей примерно такие же, как и углеродистых, потому что у них низкая теплостойкость, равная 200-250°С.
Назначение некоторых марок легированных инструментальных сталей следующее:
сталь 9ХС применяется для изготовления плашек, сверл, разверток, фрез, гребенок и метчиков;
стали 11Х и 13Х -для напильников, бритвенных ножей, хирургического и гравировального инструмента;
сталь ХВГ-для длинных метчиков, разверток и других инструментов.
Для изготовления режущего инструмента применяется быстрорежущая сталь, которую так назвали за высокие режущие свойства.
Благодаря наличию в ее составе вольфрама и ванадия эта сталь обладает высокой теплостойкостью, красностойкостью, т. е. способностью сохранять высокие твердость и износостойкость при повышенных температурах.
Инструмент, изготовленный из быстрорежущей стали, нагреваясь в процессе резания до 550-600°С, не теряет своих режущих свойств.

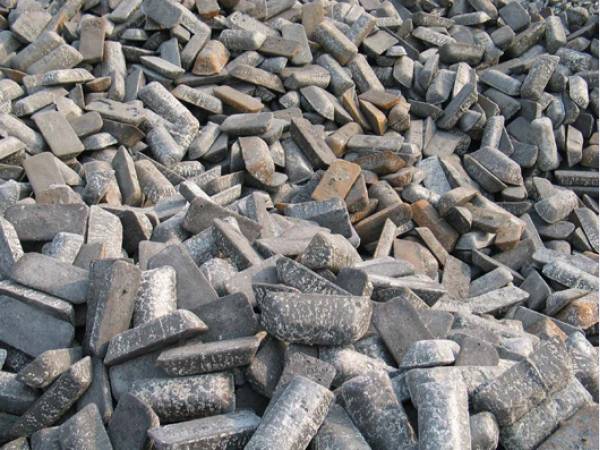

Многие знают о таком материале как чугун и его прочностных характеристиках. Сегодня мы с вами углубим эти знания и выясним, что такое чугун, из чего он состоит, каких видов бывает и как производится.
Состав
Что такое чугун? Это сплав из железа, углерода и разнообразных примесей, благодаря которым он обретает необходимые свойства. Материал должен иметь в своем составе не менее 2,14% углерода. В противном случае, это будет сталь, а не чугун. Именно благодаря углероду чугун обладает повышенной твердостью. Вместе с тем, данный элемент снижает пластичность и ковкость материала, придавая ему хрупкость.
Кроме углерода, в состав чугуна в обязательном порядке входят: марганец, кремний, фосфор и сера. В некоторые марки также вносят дополнительные присадки, для придания материалу специфических свойств. Среди часто используемых легирующих элементов можно отметить: хром, ванадий, никель и алюминий.
Материал имеет плотность 7,2 г/см 3 . Для металлов и их сплавов это достаточно высокий показатель. Чугун хорошо подходит для производства всяческих изделий путем литья. В этом плане он превосходит все сплавы железа кроме некоторых марок стали.
Температура плавления чугуна равна 1200 градусам. У стали данный показатель выше на 250-300 градусов. Причина тому кроется в повышенном содержании в чугуне углерода, которое обуславливает менее тесные связи между атомами железа. Во время выплавки чугуна и его последующей кристаллизации, углерод в полной мере не успевает внедриться в структуру железа. Поэтому материал получается хрупким. Структура чугуна не позволяет использовать его для производства продукции, которая постоянно подвержена динамическим нагрузкам. А вот для чего чугун подходит идеально, так это для деталей, которые должны обладать повышенной прочностью.
Получение
Получение чугуна - весьма затратный и материалоемкий процесс. Чтобы получить одну тонну сплава, необходимо 550 кг кокса и 900 л воды. Что касается руды, то ее количество зависит от содержания в ней железа. Как правило, используется руда с массовой долей железа не менее 70%. Обработка менее богатых руд нецелесообразна с экономической точки зрения.
Прежде чем отправиться на переплавку, материал обогащается. Производство чугуна в 98% случае происходит в доменных печах.
Технологический процесс включает в себя несколько этапов. Сначала в доменную печь загружается руда, в состав которой входит магнитный железняк (соединение двух- и трехвалентного оксида железа). Также могут использоваться руды, в которых содержатся водная окись железа или его солей. Кроме сырья, в печь кладут коксующиеся угли, необходимые для создания и поддержания высокой температуры. Продукты горения углей как восстановители железа также участвуют в химических реакциях.
Дополнительно в топку подается флюс, играющий роль катализатора. Он ускоряет процесс плавления пород и освобождения железа. Важно отметить, что прежде чем попасть в топку, руда должна пройти специальную обработку. Так как мелкие части лучше плавятся, ее предварительно измельчают на дробильной установке. Затем руду промывают, чтобы избавиться от примесей, не содержащих металла. Затем сырье высушивается и проходит обжиг в печах. Благодаря обжигу из него удаляется сера и прочие чужеродные элементы.
После полной загрузки печи начинается второй этап производства. Когда горелки запущены, кокс постепенно разогревает сырье. При этом выделяется углерод, который реагирует с кислородом и образует оксид. Последний принимает активное участие в восстановлении железа из находящихся в руде соединений. Чем больше газа накапливается в печи, тем медленнее протекает реакция. Когда нужная пропорция достигнута, реакция и вовсе останавливается. Избыток газов в дальнейшем служит топливом для поддержания необходимой температуры в печи. У этого метода есть несколько сильных сторон. Во-первых, он позволяет снизить затраты горючего, что удешевляет производственный процесс. И, во-вторых, продукты горения не попадают в атмосферу, загрязняя ее, а продолжают участвовать в производстве.
Избыток углерода перемешивается с расплавом и поглощается железом. Так и получается чугун. Примеси, которые не расплавились, всплывают на поверхность смеси и удаляются. Их называют шлаком. Шлак находит применение в производстве некоторых материалов. Когда из расплава удалены все лишние частицы, в него добавляют специальные присадки.
Разновидности
Что такое чугун и как его получают, мы уже выяснили, теперь разберемся с классификацией этого материала. Описанным выше путем получают передельный и литейный чугун.
Передельный чугун используется в производстве стали по кислородно-конвертерному пути. Этот вид отличается низким содержанием кремния и марганца в сплаве. Литейный чугун применяют в производстве всяческой продукции. Он делится на пять видов, каждый из которых рассмотрим отдельно.
Белый
Это сплав отличается содержанием избыточной части углерода в виде карбида или цементита. Название этому виду было дано за белый цвет в месте разлома. Содержание углерода в таком чугуне обычно превышает 3%. Белый чугун отличается высокой хрупкостью и ломкостью, поэтому его применяют ограниченно. Данный вид используют для производства деталей простой конфигурации, которые выполняют статические функции и не несут больших нагрузок.
Благодаря добавлению в состав белого чугуна легирующих присадок, можно повысить технические параметры материала. С этой целью чаще всего используют хром или никель, реже - ванадий или алюминий. Марка с подобного рода присадками получила название «сормайт». Она используется в различных устройствах как нагревательный элемент. «Сормайт» обладает высоким удельным сопротивлением, и хорошо работает при температурах не выше 900 градусов. Самое распространенное применение белого чугуна - производство бытовых ванн.
Серый
Это наиболее распространенная разновидность чугуна. Она нашла применение в разных областях народного хозяйства. В сером чугуне углерод представлен в виде перлита, графита или же феррито-перлита. В таком сплаве содержание углерода составляет порядка 2,5%. Как для чугуна, этот материал обладает высокой прочностью, поэтому его используют в производстве деталей, которые получают циклическую нагрузку. Из серого чугуна делают втулки, кронштейны, зубчатые шестеренки и корпуса промышленного оборудования.
Благодаря графиту серый чугун снижает силу трения и улучшает действие смазок. Поэтому детали из серого чугуна имеют высокую стойкость к данному виду износа. При эксплуатации в особо агрессивных средах в материал вводятся дополнительные присадки, позволяющие нивелировать негативное воздействие. К таковым относятся: молибден, никель, хром, бор, медь и сурьма. Эти элементы защищают серый чугун от коррозии. Кроме того, некоторые из них повышают графитизацию свободного углерода в сплаве. Благодаря этому создается защитный барьер, предотвращающий попадание на поверхность чугуна разрушающих элементов.
Половинчатый
Промежуточным материалом между двумя первыми разновидностями является половинчатый чугун. Содержащийся в нем углерод представлен в виде графита и карбида приблизительно в равных долях. Кроме того, в таком сплаве могут присутствовать в незначительных количествах лидебурит (не более 3%) и цементит (не более 1%). Общее содержание углерода в половинчатом чугуне колеблется 3,5 до 4,2%. Данная разновидность применяется для производства деталей, которые эксплуатируются в условиях постоянного трения. К таковым можно отнести автомобильные тормозные колодки, а также валки для измельчительных станков. Для еще большего повышения износостойкости в сплав добавляют всяческие присадки.
Ковкий
Этот сплав представляет собой разновидность белого чугуна, который с целью графитизации свободного углерода подвергается специальному обжигу. По сравнению со сталью, такой чугун имеет улучшенные демпфированные свойства. Кроме того, он не столь чувствителен к надрезам и хорошо работает в условиях низких температур. В таком чугуне массовая доля углерода составляет не более 3,5%. В сплаве он представлен в виде феррита, зернистого перлита, содержащего вкрапления графита или феррито-перлита. Ковкий чугун, как и половинчатый, используют в основном в производстве деталей, эксплуатирующихся в условиях непрерывного трения. Для повышения эксплуатационных характеристик материала в сплав добавляют магний, теллур и бор.
Высокопрочный
Данный вид чугуна получается вследствие образования в металлической решетке включений графита шаровидной формы. Из-за этого металлическая основа кристаллической решетки ослабевает, и сплав обретает улучшенные механические свойства. Образование шаровидного графита происходит благодаря введению в материал магния, иттрия, кальция и церия. Высокопрочный чугун близок по своим параметрам к высокоуглеродистой стали. Он неплохо поддается литью и может полностью заменить стальные детали механизмов. Благодаря высокой теплопроводности данный материал может быть использован для изготовления трубопроводов и отопительных приспособлений.
Трудности промышленности
На сегодняшний день литье чугуна имеет сомнительные перспективы. Дело в том, что из-за высокого уровня затрат и большого количества отходов промышленники все чаще отказываются от чугуна в пользу дешевых заменителей. Благодаря быстрому развитию науки уже давно стало возможным получение более качественных материалов при меньших затратах. Серьезную роль в этом вопросе играет защита окружающей среды, которая не приемлет использование доменных печей. Чтобы полностью перевести выплавку чугуна на электрические печи, нужны годы, если не десятилетия. Почему так долго? Потому что это очень дорого, и далеко не каждое государство может себе это позволить. Поэтому остается лишь ждать, пока наладится массовый выпуск новых сплавов. Конечно же, полностью прекратить промышленное применение чугуна в ближайшее время не получится. Но очевидно, что масштабы его производства будут падать с каждым годом. Эта тенденция началась еще 5-7 лет тому назад.
Заключение
Разобравшись с вопросом: «Что такое чугун?», можно сделать несколько выводов. Во-первых, чугун представляет собой сплав из железа, углерода и присадок. Во-вторых, он имеет шесть видов. В-третьих, чугун весьма полезный и универсальный материал, поэтому долгое время его дорогостоящее производство было целесообразно. В-четвертых, на сегодняшний день чугун уже считается пережитком прошлого, и планомерно уступает свои позиции более надежным и дешевым материалам.
Чугун прочно вошел в нашу жизнь много лет назад. Он относительно легко производится и широко применяется в различных областях. Чтобы иметь четкое представление об этом материале необходимо знать его особенности, минусы, плюсы, химический состав, свойства, структуру чугуна и его сплавов, их производство и область применения.
Итак, давайте узнаем, какие железоуглеродистые сплавы называют чугунами.
Понятие
Чугуном называется железоуглеродистый сплав с содержанием углерода, то есть под ним понимается материал, который состоит из сплава и углерода. Процентное содержание углерода в чугуне составляет более 2,14%. Последний элемент может входить в чугун в виде графита или цементита.
Данное видео рассказывает об особенностях чугуна:
Разновидности
Различают белый и серый чугун.
- Углерод в белом чугуне представлен в виде карбида железа. Если переломить его, то можно увидеть белый отлив. В чистом виде белый чугун не используют. Его добавляют к процессу производства ковкого чугуна.
- На изломе серый чугун имеет серебристый отлив. У этого вида чугуна большая сфера использования. Он хорошо поддается обработке резцами.
Кроме этого, чугуны бывают высокопрочные, ковкие и со специальными свойствами.
- Высокопрочный чугун используют в целях повышения прочности изделия. Механические свойства такого чугуна позволяют это сделать на отлично. Высокопрочный чугун получают из серого в результате добавление к массе примеси магния.
- Ковкий чугун — это разновидность серого. Название не означает, что этот чугун легко подвергают ковке. Он обладает повышенными свойствами пластичности. Его получают помощью отжига из белого чугуна.
- Различают так же половинчатый чугун. В нем некоторая часть углерода находится виде графита, а оставшиеся часть в форме цементита.
Особенные черты
Особенность чугуна кроется в процессе его производства. Средняя температура плавления разных видов чугуна составляет 1200ºС. Это значение на 300 градусов меньше, чем у стали. Связано это с очень высоким содержанием углерода. Углерод и имеют между собой не очень тесную связь.
Когда идет процесс выплавки, углерод не может полностью внедриться в решетку железа. В результате чугун принимает свойство хрупкости. Его нельзя использовать для изготовления деталей, на которых будет постоянно действовать нагрузка.
Чугун относится к материалам черной металлургии. Его характеристики часто сравнивают со сталью. Изделия из стали или чугуна широко используются в нашей жизни. Их применение является оправданным. Проведя сравнение характеристик, можно сказать следующее об этих двух материалах:
- Стоимость чугунных изделий ниже стоимости стальных.
- Материалы отличаются по цвету. Чугун – это темный матовый материал, а сталь – светлый и блестящий.
- Чугун легче, чем сталь поддается литью. Но сталь легче сваривается и куется.
- Чугун менее прочный, чем сталь.
- По весу чугун легче стали.
- В стали содержание углерода, выше чем в стали.
Плюсы и минусы
Чугун, как и любой материал, имеет положительные и отрицательные стороны.
К плюсам чугуна относят:
- Углерод в чугуне может находиться в разном состоянии. Поэтому этот материал может быть двух видов (серый и белый).
- Определенные виды чугуна обладают повышенной прочностью, поэтому чугун иногда ставят на одну линию со сталью.
- Чугун может достаточно долго сохранять температуру. То есть при нагреве тепло равномерно распределяется по материалу и остается в нем длительное время.
- По экологичности чугун является чистым материалом. Поэтому его часто используют для изготовления посуды, в которой впоследствии готовится пища.
- Чугун стоек в кислотно-щелочной среде.
- Чугун обладает хорошей гигиеничностью.
- Материал отличается достаточно долгим сроком службы. Замечено, что чем продолжительнее используется чугун, тем его качество лучше.
- Чугун – долговечный материал.
- Чугун – это безвредный материал. Он не способен нанести организму даже маленького вреда.
К минусам чугуна относят:
- Чугун покроется ржавчиной, если на нем непродолжительное время будет находиться вода.
- Чугун – дорогостоящий материал. Однако этот минус оправдан. Чугун очень качественный, практичный и надежный. Предметы, изготовленные из него, так же получаются качественными и долговечными.
- Для серого чугуна характерна маленькая пластичность.
- Для белого чугуна характерна хрупкость. Он в основном идет на переплавку.
Свойства и характеристики
- Физическими . К этим характеристикам относятся: удельный вес, коэффициент линейного расширения, действительная усадка. Удельный вес меняется в зависимости от содержания в материале углерода.
- Тепловыми . Теплопроводность материала принята рассчитывать по правилу смещения. Для твердого чугуна объемная теплоемкость равна 1 кал/см 3* о С. Если чугун жидкий, то она равна примерно 1,5 кал/см 3 * о С.
- Механическими . Эти свойства зависят от самой основы, а так же от размеров и формы графита. Самым прочным считается серый чугун с перлитной основой, а самым пластичным — с ферритной основой. Максимальное снижение прочности наблюдается при форме графита «пластинка», а минимальное – при форме «шар».
- Гидродинамическими . Вязкость в чугуне меняется в зависимости от наличия марганца и серы. Так же она резко возрастает когда температура чугуна переходит точку начала затвердевания.
- Технологическими. Чугун обладает отличными литейными свойствами, стойкости к износу и вибрации.
- Химическими . По электродному потенциалу (по мере убывания) структурные составляющие чугуна располагаются в следующем виде: цементит — фосфидная эвтектика — феррит.
Отличия чугуна от стали по химическому составу и свойствам
На свойства чугуна влияют специальные примеси.
- Так добавление серы позволяет существенно уменьшить жидкотекучесть и снизить тугоплавкость.
- Добавление фосфора одновременно дает возможность создать изделие сложной формы, но не дает ему повышенной прочности.
- Примесь в виде делает температуру плавления не такой высокой и значительно улучшает свойства литья. Различное процентное содержания кремния позволяет создать разный чугун: от чисто-белого до ферритного.
- Марганец ухудшает литейные и технологические свойства, но повышает прочность и твердость.
О том, как сварить чугун электросваркой, расскажет видеоролик ниже:
Структура и состав
Если рассматривать чугун как структурный материал, то он представляет собой металлическую полость с графитными включениями. Структура чугуна это в основном перлит, ледебурит и пластичный графит. При этом у каждого вида чугуна эти элементы преобладают в разных пропорциях или отсутствуют совсем.
По структуре чугуны бывают:
- перлитные,
- ферритные и
- ферритно-перлитный.
Графит присутствует в этом материале в одной из форм:
- Шаровидная. Графит приобретает такую форму при добавлении присадки магния. Шаровидная форма графита характерна для высокопрочных чугунов.
- Пластичная. Графит похож на форму лепестков. В такой виде графит присутствует в обычном чугуне. Этот чугун обладает повышенными свойствами пластичности.
- Хлопьевидный. Графит приобретает такую форму в результате отжига белого чугуна. Графит в хлопьевидном виде находится у ковкого чугуна.
- Вермикулярный. Графит названной форма находится у серого чугуна. Она была разработана специально для улучшения пластичных и прочих свойств.
Производство металла
в специальных доменных печах. Основное сырье для получения чугуна – это . Технологический процесс заключается в восстановлении оксидов железа руды и получении на выходе другого материала – чугуна. Для изготовления чугуна используются следующее топливо: кокс, природный газ и термоантрацит.
После восстановления руды железо имеет твердую форму. Далее его опускают в специальную часть печи (распар), где происходит растворение в железе углерода. На выходе получается жидкий чугун, который опускается в нижнюю часть печи.
Цена на чугун (за 1 кг) зависит от количества углерода в нем, от наличия дополнительных примесей и легирующих компонентов. Примерно цена тонны чугуна будет составлять 8000 рублей.
Области применения
- Его используют для производства деталей в машиностроении. В основном из чугуна делают блоки для двигателей и коленчатые валы. Для последних требуется усовершенственный чугун, в который добавляют специальные добавки из графита. Благодаря устойчивости чугуна к трению из него делают тормозные колодки отличного качества.
- Чугун может бесперебойно работать даже при сильно низких температурах. Поэтому его часто используют в производстве деталей машин, которым придется работать в жестких климатических условиях.
- Хорошо зарекомендовал себя чугун в металлургической области. Его ценят за относительно небольшую цену и отличные литейные свойства. Изготовленные из чугуна изделия характеризуются отличной прочностью и износостойкостью.
- Из чугуна делают большое множество сантехнических изделий. К ним можно отнести раковины, батареи, мойки и различные трубы. Особо славятся чугунные ванны и радиаторы отопления. Некоторые из них служат в квартирах по настоящее время, хотя приобретены были много лет назад. Чугунные изделия сохраняют свой первоначальный вид и не нуждаются в реставрации.
- Благодаря хорошим литейным свойствам из чугуна получают настоящие произведения искусства. Его часто применяют в изготовлении художественных изделий. Например, таких как красивые ажурные ворота или памятники архитектуры.
Выбираете ванну? Не знаете, что лучше, чугунная или стальная? Тогда это видео поможет вам:
